美女和帅哥积积对积积,美国十次欧洲在线黑人,欧美另类videosgrstv老

當前位置：首頁>>解決方案>>解決方案

混床樹脂再生方法

2019-07-24 13:01:37

admin

581

一般在離子交換樹脂使用一段時間后，吸附的雜質接近飽和，可能會失效，此時就需要對樹脂再生。那么混床樹脂的再生方法有哪些？仍然有很多用戶不知道怎么進行再生，今天就和大家介紹一下。

分享代碼：

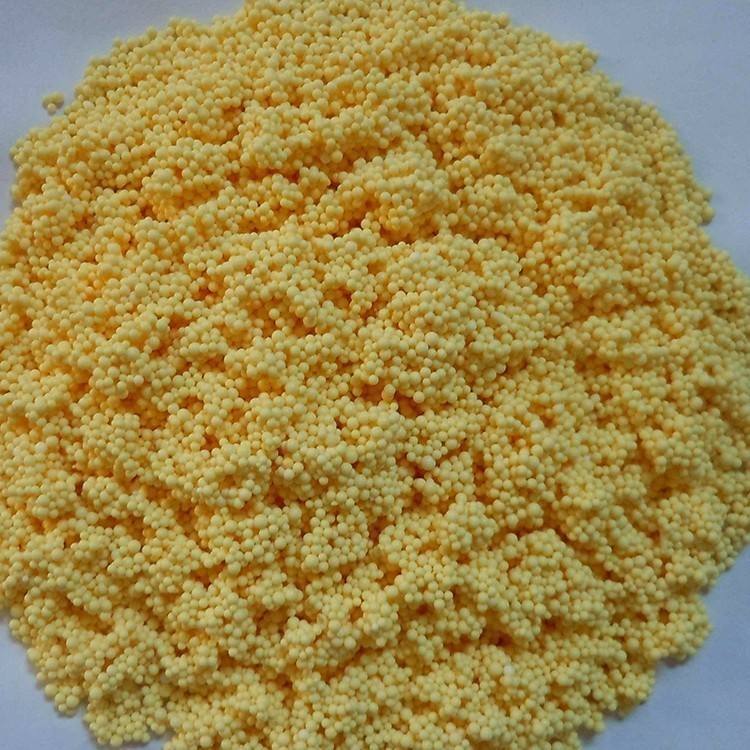

混床樹脂再生方法

一般在離子交換樹脂使用一段時間后，吸附的雜質接近飽和，可能會失效，此時就需要對樹脂再生。那么混床樹脂的再生方法有哪些？仍然有很多用戶不知道怎么進行再生，今天就和大家介紹一下。

混床樹脂是在反映容器中以一定的比例將陰陽樹脂混合，以替換水中溶質，混床樹脂在使用一段時間后會達到飽和狀態進而失效，需要對樹脂進項再生，恢復樹脂的吸附置換作用。

陰陽混床樹脂再生方法

再生液濃度：

HCL：5%

NaOH：5%

再生液體積：

容器內樹脂體積的4倍

反應時間：

反洗流速約為4-10m/h，時間約為20分鐘。

注意：1、混床罐內壓力禁止≥2.1kg/cm2

操作步驟：

1.樹脂的預處理

將樹脂置于交換器中，用水反洗樹脂直至出水澄清為至。

用約4%HCl的浸泡約4-8h，用清水洗到pH約3-5，再用約4%NaOH的浸泡4-8h。

2.樹脂的再生

①用堿浸泡之后直接進行反洗，剛開始反洗時，流速調小，樹脂松動后，之后逐漸增加反洗流速，使整個樹脂層的膨脹率在50-70%，保持大約10分鐘左右，看看分層是否清楚。

②反洗分層后，將水放到樹脂表面上約100mm處，再打開再生泵和中排，通過觀察視鏡調整液面進水平衡，開始進堿液和酸液，分別經陽陰樹脂層后，由中排管同時排出。若酸液進完后，堿液還未進完，下部仍以同樣的流速通清洗水，以防堿液串入下部而污染已再生好的陽樹脂。以同樣流速通過清洗水，直至中排出水的電導率小于10μs/cm，且Na+小于100ppb。此后，在清洗的同時降低下部進水流速，至中排出水電導率小于10μs/cm，且Na+小于100ppb。相反，增加下部進水流速，降低上部進水流速，同時進行清洗，直至中排出水電導率小于10μs/cm，且Na+小于100ppb后，直至電導率小于10μs/cm以下為止。在正洗過程中，有時為了提升正洗效果，可進行一次2-3分鐘的短時間反洗，以消除死角殘液。

以上就是混床樹脂的再生方法，建議在進行再生操作時，由專業人士操作，以免出錯。若仍有技術問題，歡迎來電咨詢。

水天藍環保是一家專業從事環保水處理的高新技術企業，主要生產經營各種實驗室廢水處理設備、水處理樹脂、工業水處理、紫外線殺菌器、EDI膜塊、進口水泵、濾膜以及配套的工業自動化成套設備。咨詢電話：0755-23505442

本文由水天藍環保(http://m.aidao519.cn/)原創首發，轉載請以鏈接形式標明本文地址或注明文章出處!

上一篇：MBR膜運行前注意事項

下一篇：反滲透系統停機保養方法

解決方案

解決方案

最熱排行

聯系我們

深圳市水天藍環保科技有限公司

電話：13378406066（肖小姐）

電話：13534248169（徐小姐）

傳真：0755-23328439

郵箱：3251589577@qq.com

地址：深圳市光明區光明街道東周社區聚豐路2580號璟霆大廈

QQ咨詢微信咨詢

色综合天天干-色综合天天色-色综合天天色综合-色综合天天射-久爱成疾在线播放视频大全-久爱精品视频在线视频

水處理設備耗材
